性能曲線 / Performance curve

用途與特點 / Function and Feature

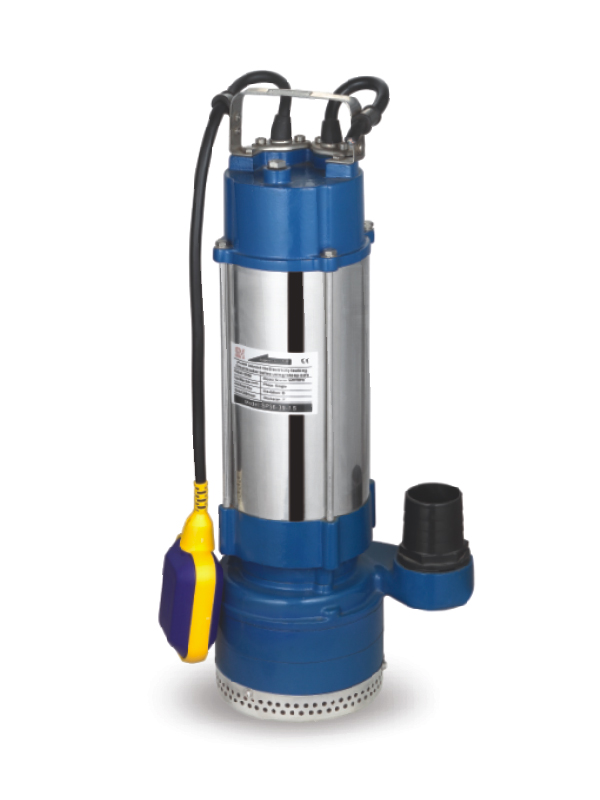

SPS(QDX)型不銹鋼機殼潛水泵，揚程高、體積小、重量輕、使用方便是該泵的主要特點，廣泛用于高位送水、沖洗、建筑工地等場所。選用三相電機的泵性能會更穩定，配上浮球開關后隨著液位的變化能實現自動控制啟停。電機內裝有保護器，遇到過熱或過電流時會自動切斷電源，保證了泵在較惡劣的環境下運行的安全性與可靠性。

使用條件 / Condition of usag

◎ 電泵潛入水下深度不超過5米;

◎ 水溫不超過40℃;

◎ 水的PH值為6.5-8.5;

◎ 水中固體顆粒直徑不大于0.2毫米。

DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)

NO.	DESCRIPTION
1	Bolt
2	Stretching washer
3	Washer
4	Bolt
5	Washer
6	Handle
7	Nut
8	Protector
9	Cable presser
10	Washer
11	Screw
12	Bolt
13	"O" ring
14	Screw
15	Flange
16	Cable
17	Cable protector
18	Capacitor cover
19	Capacitor
20	"O" ring
21	Rubber washer
22	Screw
23	Stretching washer
24	Washer
25	Line protector
26	Motor cover
27	Thermal protector
28	"O" ring
29	Motor stator

NO.	DESCRIPTION
30	Undulated washer
31	Ball bearing
32	Rotor
33	Ball bearing
34	Connection part
35	Mechanical seal
36	"O" ring
37	Out-let connector
38	"O" ring
39	Pump body
40	Screw
41	Oil seal
42	Rubber washer
43	Impeller
44	Word ring
45	"O" ring
46	Guide leaf
47	Stretching washer
48	Screw
49	Nut
50	Pump cover
51	Washer
52	Screw
53	Filter mesh
54	Float switch

技術參數 / TECHNICAL DATA

Model 型號	Power 功率 (W)	Outlet Diameter 出水口徑 (mm)	Voltage 電壓 (V)	Max. Flow 最大流量 (L/min)	Max. Head 最高揚程 (m)	Weight 毛重 (kg)	Packing 包裝尺寸 (cm)
SPS6-39-1.5(F)	1500	50	220/380	280	40	25	28x22x60
